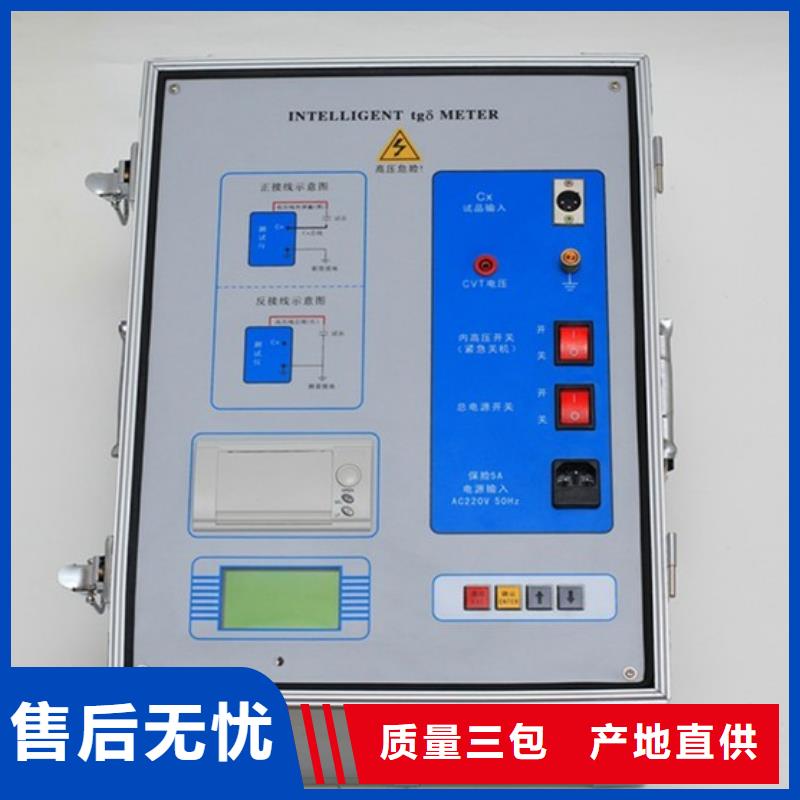

浙江舟山介质损耗测试仪高压输出HV插座安装位置：如图4—2—?，外设保护门。功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中此插座带有高压有触电危险，禁止触碰高压插座及与之相连的相关设备。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。4.13、高压线屏蔽接地端子安装位置：如图4—2—?。功能：仪器测试时高压线抗干扰接地。注意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。五、使用说明5.1、主菜单地线良好接入，打开电源开关，进入主菜单（如图5—1）；选择右边界面相应的测试选项进行测量。※ 注：仪器启动测试后，紧急情况需要停止，可直接按紧急停机！图 5—15.2、一般测试图 5—2 图 5—3图 5—4首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。然后可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本次修改并返回一般测试界面。
