  • “铸铁闸门双向止水闸门量少也做”详细信息
以下是:青岛市城阳区铸铁闸门双向止水闸门量少也做的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门双向止水闸门供应范围覆盖山东省青岛市、城阳区、四方区黄岛区崂山区李沧区胶州市即墨区平度市胶南区莱西市等区域。
【拍门、启闭机、铸铁闸门】业务覆盖多元场景,提供以下产品和服务:黄岛双向止水闸门即墨螺杆启闭机李沧合页钢坝胶南一体式不锈钢闸门莱西方拍门四方卷扬式启闭机胶州球墨铸铁拍门等。选购铸铁闸门双向止水闸门量少也做来青岛市城阳区找耀禹水利机械厂(青岛市城阳区分公司)hksl1517-3,我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:张经理,地址:[冀州区西王镇工业区]。 山东省,青岛市,城阳区 城阳区,山东省青岛市辖区,地处青岛市区北部方向,东依崂山区,南接李沧区,西临胶州湾与胶州市相邻,北与即墨区毗连,中心地理坐标位于东经120°12′,北纬36°20′。截至2020年,城阳区下辖8个街道,总面积553.2平方千米,区人民政府驻城阳街道正阳路201号。根据第七次人口普查数据,截至2020年11月1日零时,城阳区常住人口1109606人。
想要更直观地了解铸铁闸门双向止水闸门量少也做产品的特点和功能吗?我们为您准备了视频介绍,相较于图文,视频更能让您轻松掌握产品的核心卖点。

以下是:青岛城阳铸铁闸门双向止水闸门量少也做的图文介绍

耀禹水利机械厂(青岛市城阳区分公司)位于冀州区西王镇工业区,公司主要生产 清污机、平板钢闸门。二十多年来,公司一贯坚持以质量树信誉,以创新求发展,努力为各户提供优质的产品,的服务,客户的需求就是公司发展的直接动力。现在我们将以顾客为关注焦点,坚持“以可持续发展为导向,创新求实;以满足客户为永远追求,信誉至上”的企业宗旨,开拓创新,在合作中不断进取,与时俱进,加强改进,开创更加辉煌的明天。公司坚持“质量至上、信誉至上、用户至上”的经营理念,严格按照质量管理体系标准要求组织生产,质量稳定可靠。

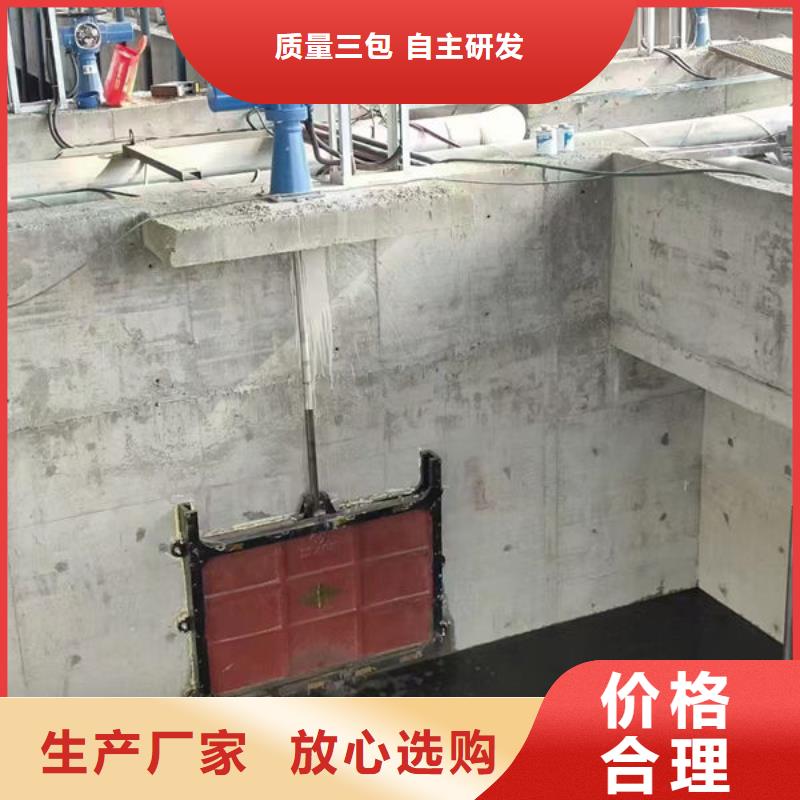

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,

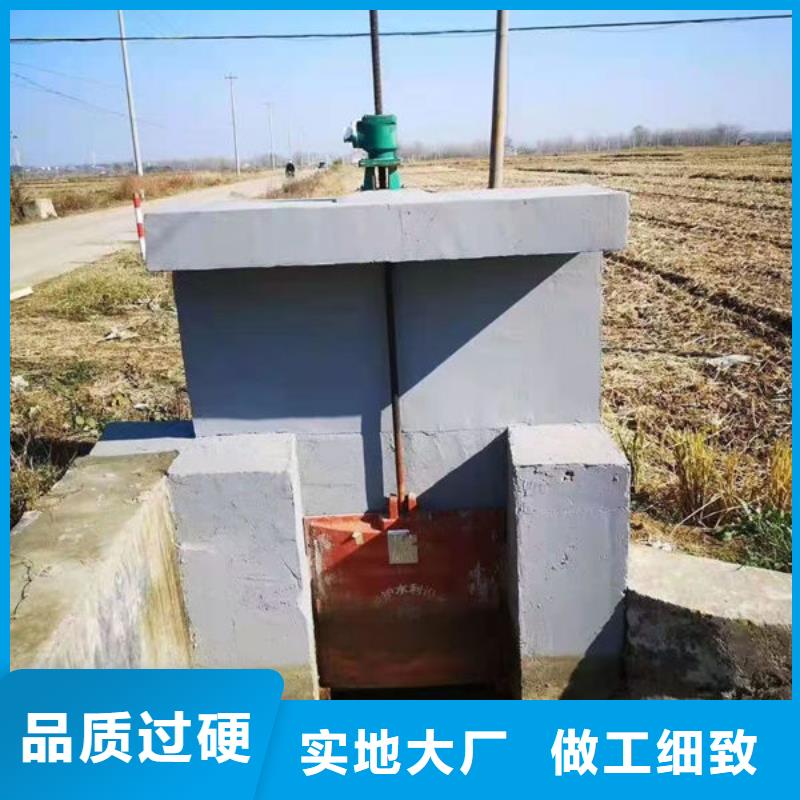

使用范围及用途  合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备,广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的,利用它的启闭便可起到控制水位,调节流量等作用。

  @结构及特点  合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为:平面平板式和平面拱形式,亦可分为整体式和组装式两种。  闸门在启闭机的作用(手动或电动)下,使闸板在闸框的滑道中上、下运动,实现开放和关闭过水孔口,闭紧楔块可使止水结合面有效贴合,以保证止水效果,实现良好的止水目的。

 @规格及技术参数  1. 型号说明 HZ J -----口×口 HZ------铸铁闸门  F ------方形    J ------矩形    Y ------圆形   t------镶铜 口×口------闸门洞口尺寸:宽度×高度(mm 2. 规格及基本参数详见附图



 时做好货物的保管工作。  2. 查看安装资料(如安装图、合格证、使用说明书等)是否齐全。  3. 闸门在运输过程中的变形及损伤,要进行的检查和修整,注意同规格 闸门的门体、门框不允许互换。闸门未安装前必须水平放置, 防止铸件变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。  4. 检查土建尺寸、预埋件及预留孔等是否符合要求。当予埋件为钢板时,予 埋钢板应平直,位置准确,当予埋件为予埋螺栓时,予留孔洞应位置准确,予留孔径不小于80x80mm,予留孔深度应满足予埋螺栓埋入深度为20d 5. 安装工作人员应全部到场,并准备好安装时必需的设备(如:吊车、焊机、 脚手架等)、安装工具及测量工具等。  四、安装  1. 将闸门起吊至安装位置,起吊时利用闸门的地脚螺栓孔起吊,注意尽量使门体、门框整体起吊,当闸门规格太大或拘于现场位置无法整体起吊时,可将门体与门框拆解后分别起吊,但需注意保护好密封面。  2. 通过启闭机平台上的预留孔,穿入启闭绳具,将闸门整体吊起至安装位置 处,使闸门就位,利用门框两面的加工面,吊线找正左右方向的位置,左右方向倾斜度小于1.5mm,然后穿入地脚螺栓(或焊接螺栓7穿入安装孔与预埋板焊接),当闸门采用附壁式安装时,应用不小于φ的圆钢将相邻的地脚螺栓焊接成整体,旋上螺母,松开启吊绳具。 3. 将起吊绳具穿过闸门吊耳,拉开门体,调整 闸门密封面的垂直度,通过调整闸门四个角部的螺栓,使闸门密封面的垂直度误差小于1/1000mm,并再次复核闸门左右方向倾斜度后,把四个角部的螺栓用垫铁垫实,拧紧螺母,使其固定牢固(附壁式安装的闸门可预先在四个角部的螺栓上一个螺母,通过上、下两个螺母调节密封面的垂直度误差,如右图所示)。  4. 放下门体使门体与门框吻合,用塞尺检查 上、下密封面的间隙,使间隙保持在0.1mm以内,间隙超标时,可在该处的门框背面垫入斜铁,同时将地脚螺栓略为旋松,直至间隙合格为止。 5. 将闸门四周的混凝土面用细砂浆混凝土二次浇灌、捣固,注意不得采用素 混凝土,浇灌后应用振动泵捣固坚实,采用膨胀混凝土更佳,二次浇灌混凝土完全凝固后,再逐一检查紧固螺母。  6. 带法兰意味着安装时先将配对法兰垫上密封垫与闸门框法兰连接到位,起 吊就位,按上述2调正后与预埋钢管点焊,然后按上述3,调正后焊固。 7. 规格较大闸门将导轨就位安装,注意保持导轨与门框的直线度小于2mm 8. 在启闭机平台上的预埋孔放下吊线锤,以闸门吊耳中心线为基准,在启闭 机平台上划十字线,确定启闭机的安装中心。  9. 在启闭机底板上画出相应的十字线,将启闭机初步就位,摇动手柄,旋入 丝杆(手摇启闭机逆时针摇动,电动启诸机按所示开方向摇动)。  10. 将分段的丝杆连接成整体,注意将轴导架的套管部分套在相应的分段处






设备的可靠性及耐久性:  1.设备无故障运行时间不少于20000小时。  2.设备每年维护一次,轴承使用寿命在15年以上,防护层年限不少于10年。 3.整机寿命在25年以上。  七、设备的防腐:  1、不锈钢部件加工完后对其进行表面防腐喷涂处理,以增强抗氧化性和增加表面光洁度。  2、非金属、有色金属不涂防腐涂料。  八、设备的油漆:  1、表面进行喷涂处理(喷涂特种金属漆),漆膜总厚度不小于300um


点击查看耀禹水利机械厂(青岛市城阳区分公司)的【产品相册库】以及我们的【产品视频库】

今年在青岛市城阳区购买铸铁闸门双向止水闸门量少也做有了新选择,耀禹水利机械厂(青岛市城阳区分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的铸铁闸门双向止水闸门量少也做产品。如需购买或咨询,请随时联系我们,联系人:张经理,地址:冀州区西王镇工业区
