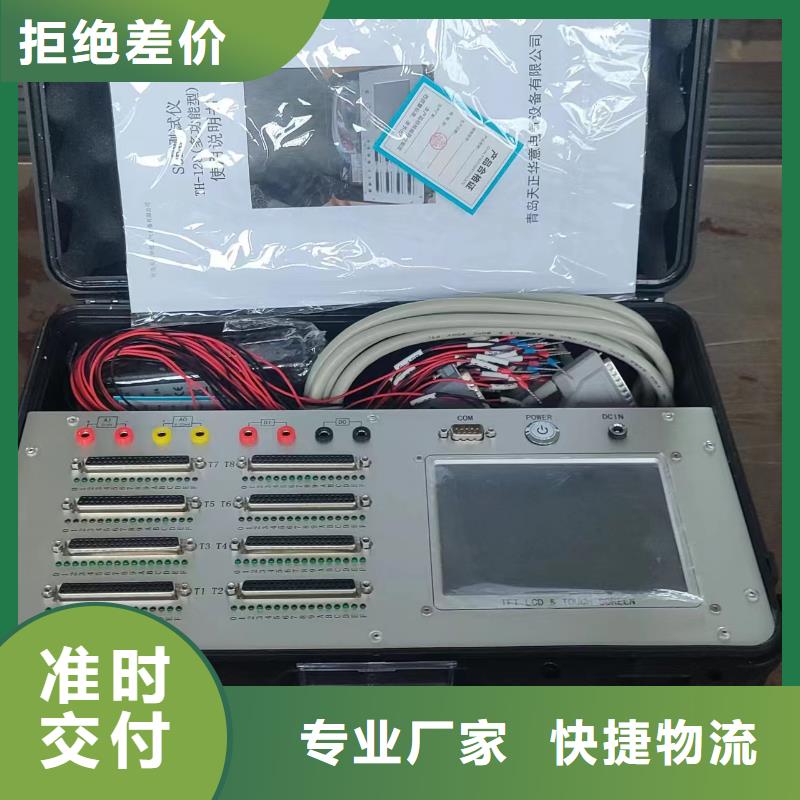

郑州巩义SOE测试仪顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、郑州巩义本地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、郑州巩义本地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、郑州巩义本地测试操作步骤1、郑州巩义本地测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、郑州巩义本地接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、郑州巩义本地脉宽、郑州巩义本地间隔、郑州巩义本地次数等参数。3、郑州巩义本地试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、郑州巩义本地确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、郑州巩义本地从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号

郑州巩义SOE测试仪这样，一共有32个输出通道，任意相邻通道之间的触发间隔时间是严格一致的。2-1-2、郑州巩义附近输出插座（DB37）上的接线排列如下线号1，202，213，224，235，246，257，268，27通道Q1Q2Q3Q4Q5Q6Q7Q8线号9，2810，2911，3012，3113，3214，3315，3416，35通道Q9Q10Q11Q12Q13Q14Q15Q162-1-3、郑州巩义附近根据不同SOE系统类型，TH-32AD的输出接线方式为使用通用连接电缆将触发输出引接到SOE的DI接线端子上。这种电缆一端为DB37插头，另一端为16个独立的接线端头。连接时先从SOE机柜的DI端子上撤下来自现场的信号输入线，然后将来自TH-32AD的触发输出线按顺序依次连接到SOE接线端子上。如下图A所示。2-1-4、郑州巩义附近输出电缆连接完毕后还应将AC电源线连接到AC220V电源上。2-2、郑州巩义附近测试步骤2-2-1、郑州巩义附近首先开TH-32AD电源，然后按显示屏幕上的提示设置时基（触发间隔时间）2-2-2、郑州巩义附近按“触发”键，观察TH-32AD面板上的输出指示灯应被依次点亮，按任意键，或5秒后所有通道的触发被自动复归，指示灯全部熄灭。在这一过程中，SOE输入模板的状态指示灯应与TH-32AD的输出通道指示灯的亮灭变化相一致。这表明所有通道均可被正确触发和复归。否则应检查相应通道的接线是否存在问题。2-2-3、郑州巩义附近确认所有已连接到TH-32AD通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；启动TH-32AD触发输出（触发后TH-32AD可在约5秒后自动复归所有通道）。2-2-4、郑州巩义附近比对SOE系统对触发通道的时间记录和实际连接到TH-32AD的DI通道顺序，分析SOE系统的记录是否准确。

郑州巩义SOE测试仪第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到 SOE 模件。这种连接需要用户提供其 SOE 系统DI 模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。不管使用哪一种连接方式，都应确保连接后的 SOE 通道，在整个测试过程中不被原有的用户信号触发。2、郑州巩义接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、郑州巩义脉宽、郑州巩义间隔、郑州巩义次数等参数。每个测试界面中均有简要的说明。3、郑州巩义先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的 SOE 模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、郑州巩义确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE 系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时 3 秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、郑州巩义从被测设备中调取 SOE 触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。第二章、郑州巩义综合测试TH-128 的综合测试功能包括：开关量保护回路延迟时间测试、郑州巩义模拟量保护回路延迟时间测试、郑州巩义DCS工作站画面刷新时间测试和模拟量信号波形显示。从仪器开机上电后的主选画面选择“综合测试”即可进入选项界面，选择点击可分别进入各项测试。每种测试均在屏幕上显示有操作方法， 按提示操作即可，非常直观简便。
