以下是:长沙市岳麓区铸铁闸门-一体式闸门厂家直销规格多样的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联
产品名称铸铁闸门
范围铸铁闸门-一体式闸门直销规格多样供应范围覆盖湖南省长沙市、岳麓区、芙蓉区天心区开福区雨花区望城区宁乡市浏阳市等区域。
【拍门、启闭机、铸铁闸门】为您提供宁乡直联式启闭机芙蓉卷扬式启闭机开福不锈钢清污机望城移动卷扬启闭机天心不锈钢圆闸门等多元产品与服务。铸铁闸门-一体式闸门厂家直销规格多样,耀禹水利机械厂(长沙市岳麓区分公司)hksl1517-3为您提供铸铁闸门-一体式闸门厂家直销规格多样产品案例,联系人:张经理,供应服务范围覆盖:湖南省长沙市、岳麓区、芙蓉区天心区开福区雨花区望城区宁乡市浏阳市。 湖北省,长沙市,岳麓区 岳麓区前身为长沙市西区,作为独立的行政建置,始于民国二十三年(1934年),后于1996年设立新的岳麓区,“岳麓”一名则源自岳麓山。岳麓区位于“一带一部”核心区域,是长沙转型创新发展的“西引擎”“西高地”。岳麓区城区有“七桥二隧三地铁一城铁”的过江通道,湘江新区综合交通枢纽和“六横四纵”的路网,长株潭城际铁路和渝长厦高速铁路在此设立多个站点。岳麓区拥有岳麓山、洋湖湿地、梅溪湖、西湖、后湖、橘子洲、巴溪洲等生态景观,是“山水洲城”和谐共生的典型代表。岳麓区拥有岳麓书院、爱晚亭等、省、市级文物保护单位共89处;中南大学、湖南大学、湖南师范大学等16所高等院校坐落于此,集聚了32名“两院”院士,其“麓谷”享有“湖南硅谷”美誉。
观看铸铁闸门-一体式闸门厂家直销规格多样产品视频,让购买决策更有依据。产品优点和特点一目了然,助您明智选择。

以下是:长沙岳麓铸铁闸门-一体式闸门厂家直销规格多样的图文介绍
清污机品牌背景图
耀禹水利机械厂(长沙市岳麓区分公司)

清污机的详细介绍

技术成熟厂家新品

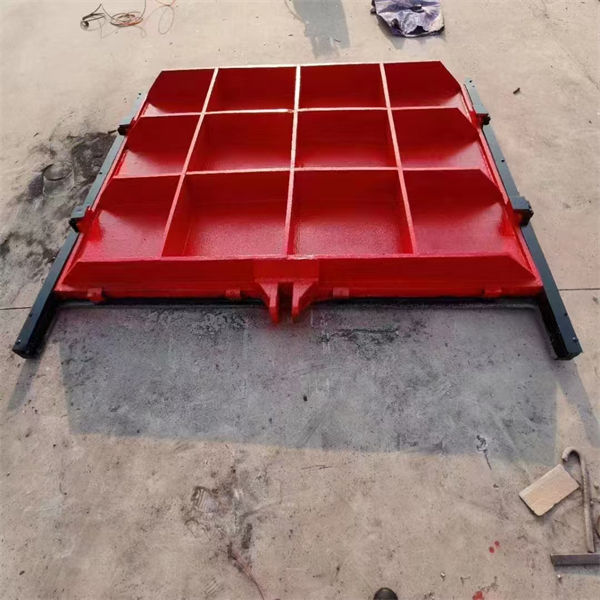

启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,

清污机六大优势图

精选原材
注重细节
工序严控
价格实惠
厂家直销
支持定制
清污机产品展示图





清污机公司介绍图
耀禹水利机械厂(长沙市岳麓区分公司)
10年以上清污机生产经验

耀禹水利机械厂(长沙市岳麓区分公司)位于冀州区西王镇工业区,主要生产 清污机、平板钢闸门等。公司以诚信为准则,以质量为根本,用心服务好每一位客户!大量库存,现货充足,下单咨询产品规格符合即可发货。您购买的产品在物流到达您的城市内,会及时通知您取货,请您当场验收,检查件数是否与物流单对应,以及产品是否损坏确认好后再签收货物,如发现货物有丢失和损坏,请当场与我们联系。

点击查看耀禹水利机械厂(长沙市岳麓区分公司)的【产品相册库】以及我们的【产品视频库】

您是想要在长沙市岳麓区采购高质量的铸铁闸门-一体式闸门厂家直销规格多样产品吗?耀禹水利机械厂(长沙市岳麓区分公司)是您的不二之选!我们致力于提供品质保证、价格优惠的铸铁闸门-一体式闸门厂家直销规格多样产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:张经理,地址:《冀州区西王镇工业区》。
